cad konstruktionsaufgabe

Konstruktionen 3D-Daten und 2D Zeichnungserstellungen – 3. Semester

Programm
Jahr
2022
Semester
3

Aufgaben:
Konstruktion entsprechenden Bauteile zu gegebenen Darstellungen von 3 Werkzeugen (Schraubenschlüssel, Inbusschlüsselsatz und Cutter vom Dozenten Sven Bersch entwickelt).
Aus den dann fertig erstellten 3D Geometrien der Werkzeuge werden Ansichtszeichnungen und Schnitte auf DINA3 erstellt.

Wichtig sind richtige, normgerechte Bemaßungen, sowie die richtige Anordnung der Ansichten zueinander mit zusätzlicher Einbindung erklärender Screenshots der Objekte.

Weiterhin Konstruktionsaufgaben mit Bezug zum Seminar Materialien, in dem auch die Verarbeitungsprozesse von Materialien erlernt werden – hier zum Beispiel der Gussverfahren.

In diesem Fall der Kunststoffspritzguss und der Kunststoffvakuumguss.

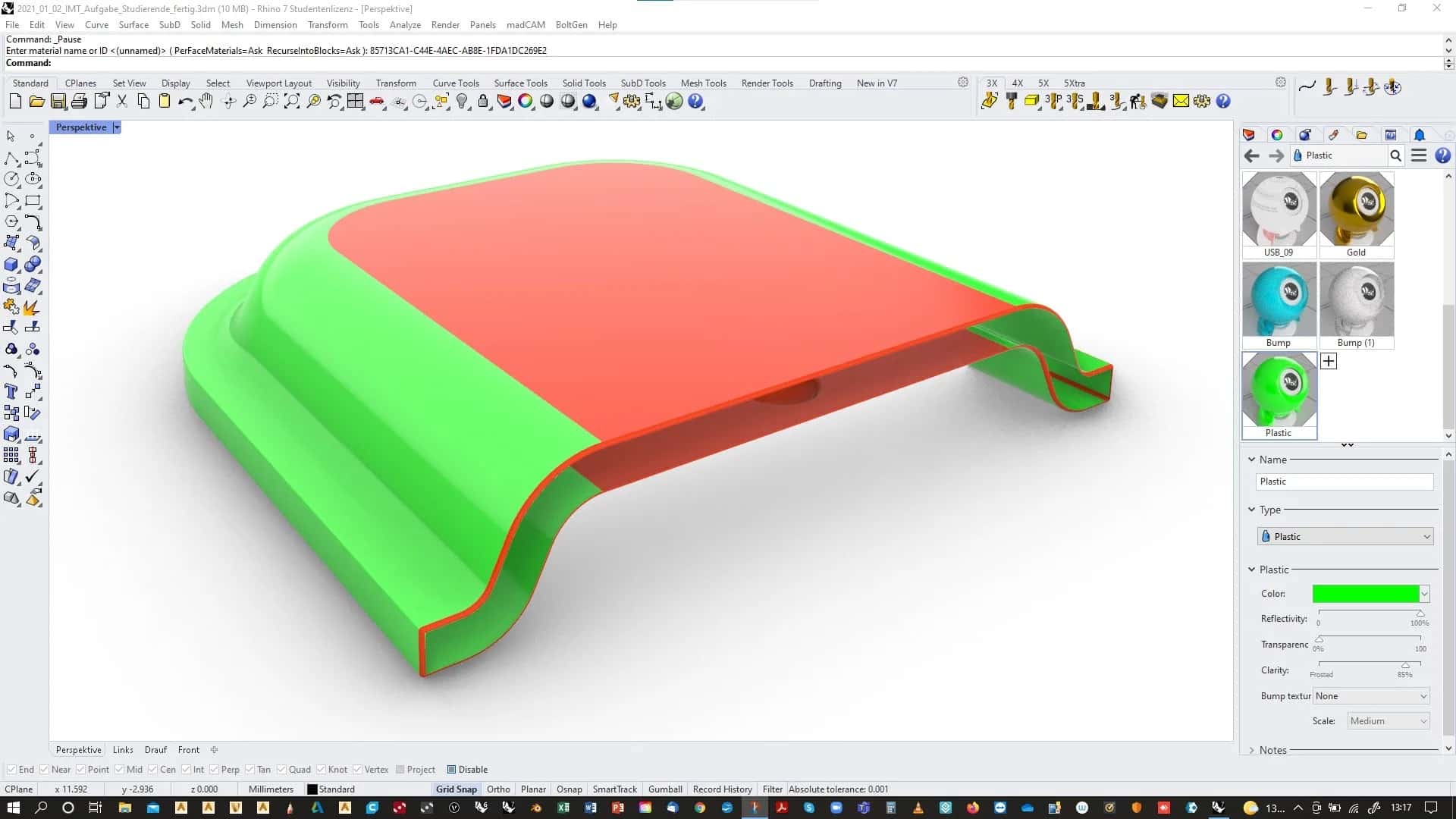

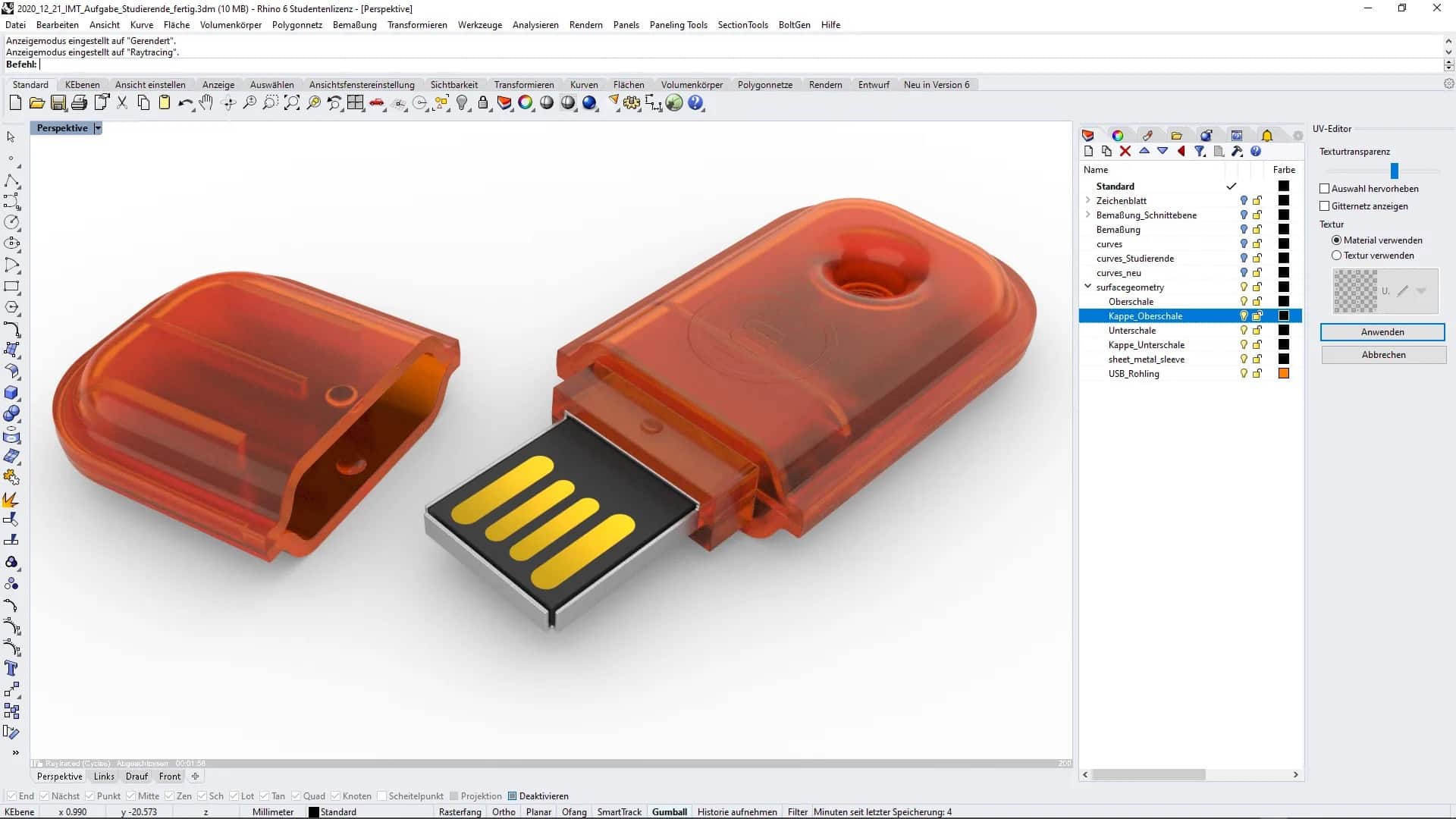

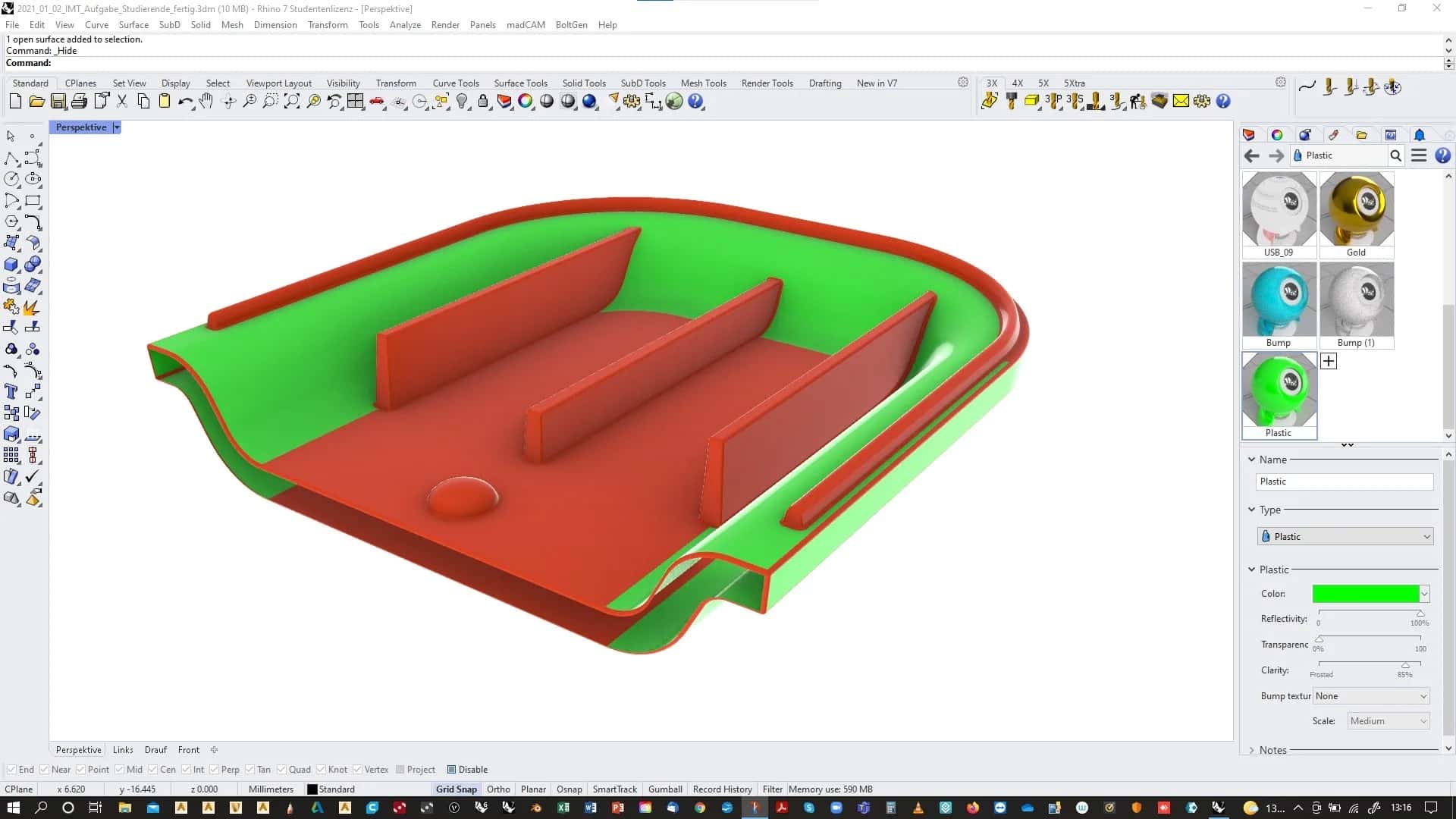

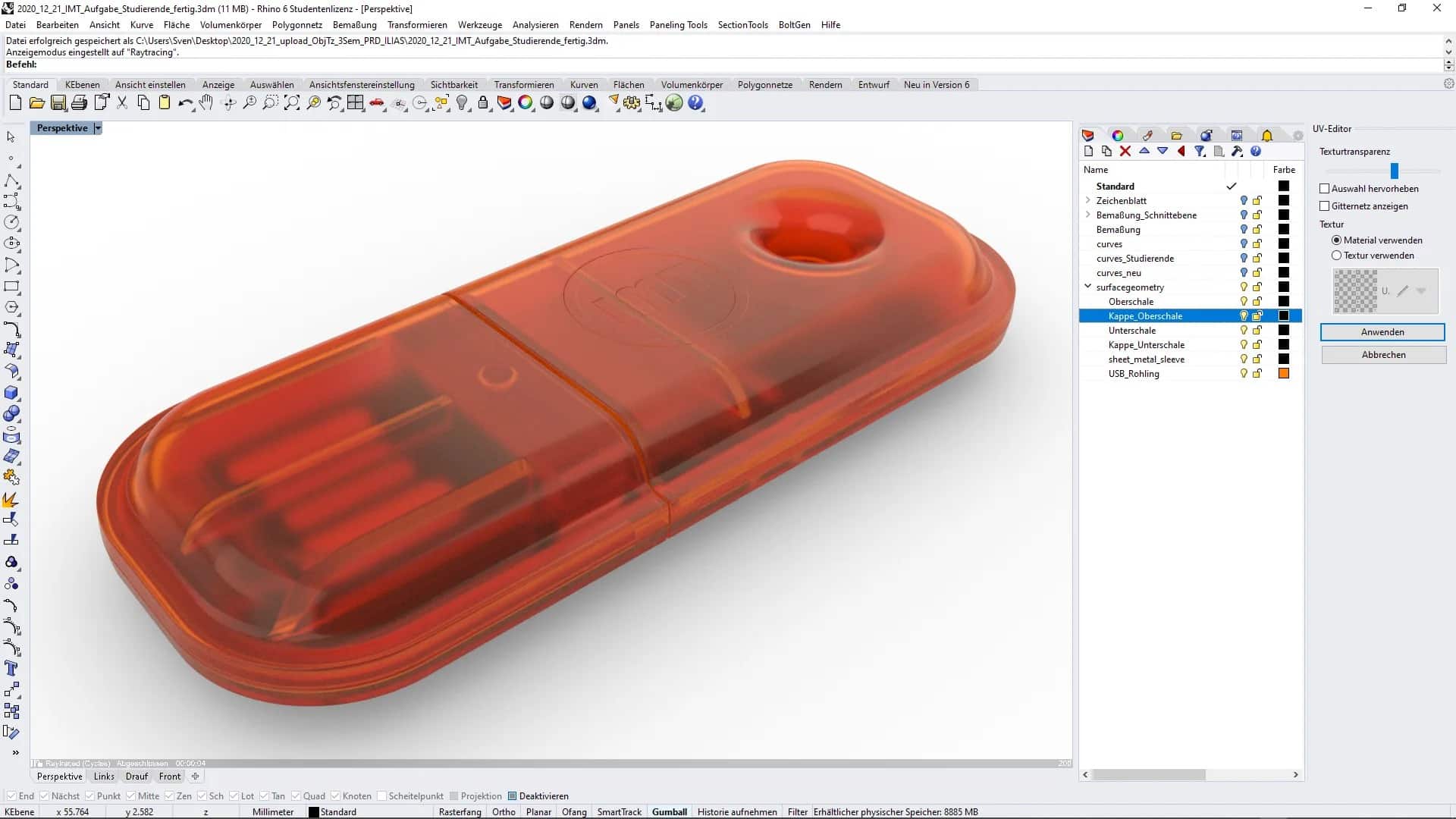

Die Bilder zeigen einen vom Dozenten (Sven Bersch) entwickelten USB-Stick, der in den spritzgussspezifischen Konstruktionen nachvollzogen, 3D gebaut wurde und später dann im Vakuumguss von den Studierenden erstellt werden kann.
